零氣耗排水器
一、產品簡介
在運行過程中，壓縮空氣系統會產生冷凝水，這些含有油污和顆粒雜質的冷凝水若未能及時排出，將對氣體品質造成重大影響。瑞澤能源推出的RSM系列和RSS系列零氣耗排水器，能夠有效地及時排放系統中產生的冷凝水，從而提升氣體品質。
1、RSM系列零氣耗氣動排水器
RSM系列零氣耗氣動排水器，作為一款氣動型零氣耗排水設備，能夠依據冷凝水的實際生成量進行有效排放。其設計特點在于僅進行排水而不伴隨排氣，從而有效避免了壓縮空氣的損耗。該設備采用獨特設計的浮球，能夠根據液位的變動進行氣動控制，并通過氣動排水主閥實現自動化的排水功能。此外，其半透明的復合材料殼體設計，使得冷凝水的狀況得以直觀觀察，體現了人性化的設計理念。在僅需壓縮空氣排水的應用場景中，該設備適用于易燃易爆等危險環境。同時，該系列排水器還提供高壓和大流量排放的特型產品，滿足了替代進口產品的需求，為用戶提供了多樣化的產品選擇。

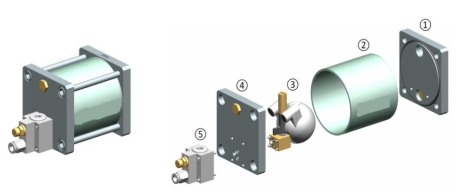

?、俸笊w組件，②殼體，③浮球排水閥組件，④前蓋組件，⑤排水主閥組件
圖1 RSM-800產品結構圖
2、RSS系列零氣耗智能排水器
RSS系列零氣耗智能排水器是一種液位感應智能零氣耗排水器，其采用液位傳感器與單片機控制系統相配合，可根據冷凝水的實際產生量自動控制電磁閥開閉進行有效排放，只排水，不排氣，避免壓縮空氣損失。采用創新的模塊化結構設計，替代傳統的老式結構。老式的粘連結構需要復雜的內部端子接線，工作中自身無法斷電，傳感器和排放閥的拆裝非常繁復，而該產品的模塊化結構克服了這一系列弊端，使用和維護更加便捷。該產品設計排放速度快，動作頻率高，過載能力強。規格齊全，在排水量、工作壓力、適用電壓和產品材質等方面為用戶提供廣泛選擇。

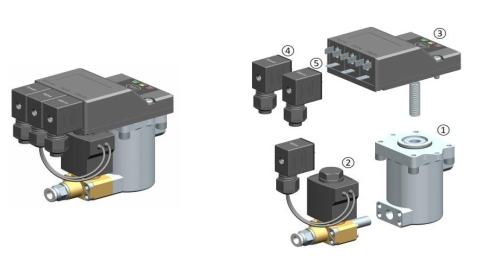

?、賰λ藿M件，②電磁閥組件(含內置過濾網)，③控制器組件，④電源接線盒，⑤報警信號接線盒
圖2 RSS-200產品結構圖
表1 零氣耗排水器產品特性表
|
序號 |
RSM系列 |
RSS系列 |
|
1 |
無需通電 |
創新的模塊化結構，使用和維護更便捷 |
|
2 |
可用于戶外 |
根據冷凝水產生量實時排放，零氣耗 |
|
3 |
根據冷凝水產生量實時排放，零氣耗 |
指示燈直觀顯示運行狀態 |
|
4 |
半透明殼體，冷凝水變化過程可視 |
故障信號輸出功能 |
|
5 |
可提供高壓力、超大水量等特型產品 |
半透明殼體，冷凝水變化過程可視 |
|
6 |
環境防爆 |
手動測試功能 |
|
7 |
手動測試功能 |
排水閥孔徑大，多級過濾，無堵塞 |
|
8 |
排水閥孔徑大，配有過濾網，無堵塞 |
超大水量、特殊電壓、高壓力型、全不銹鋼型產品可選 |
|
9 |
寒冷地區可配加熱棒防止冰凍 |
寒冷地區可配加熱棒防止冰凍 |
表2 RSM系列零氣耗氣動排水器規格型號表
|
序號 |
產品型號 |
產品特點 |
應用場合 |
工作壓力（MPa） |
入口尺寸 |
出口尺寸 |
|
1 |
RSM-20 |
①零氣耗/②無需通電 |
過濾器、小型冷干機、儲氣罐等 |
0-1.6 |
3*G1/2″ |
Φ8（G1/4″） |
|
2 |
RSM-20B |
①零氣耗/②無需通電/③半透明殼體可觀察冷凝水變化 |
冷凝水較清的場合 |
0-1.6 |
G1/2″ |
Φ8（G1/4″） |
|
3 |
RSM-800 |
①控制氣源取自系統自身的壓縮空氣，無需外接控制氣源/②大水量/③半透明殼體可觀察冷凝水變化 |
0-1.6 |
2*G1/2″ |
Φ10（G1/4″） |
|
|
4 |
RSM-1800 |
0-1.6 |
2*G1/2″ |
Φ10（G1/4″） |
||
|
5 |
RSM-1800pro |
①創新設計，替代進口產品/②半透明殼體可觀察冷凝水變化/③工作壓力0-0.3Mpa，外接控制氣源，系統壓力為零時仍可排水；工作壓力0.3-1.6Mpa，控制氣源取自系統自身的壓縮空氣，無需外接控制氣源 |
超大水量且冷凝水較清的場合，如離心機、透平機等的冷卻器 |
0-1.6 |
2*G3/4″ |
G3/4″ |
|
6 |
RSM-2800pro |
0-1.6 |
2*G1″ |
G3/4″ |
表3 RSS系列零氣耗智能排水器規格型號表
|
序號 |
產品型號 |
產品特點 |
應用場合 |
工作壓力（MPa） |
入口尺寸 |
出口尺寸 |
|
1 |
RSS-200 |
①模塊化結構，體積小，重量輕/②適用過濾器和小型冷干機等 |
小水量排放，如過濾器、小型冷干機等 |
0-1.6 |
1*G1/2″（水平入水口） |
Φ8（G1/4″） |
|
2 |
RSS-200E |
1*G1/2″（垂直入水口） |
||||
|
3 |
RSS-400 |
①零氣耗/②創新的模塊化結構/③規格齊全，滿足所有空壓系統需求 |
通用型，如空壓機冷卻器、分離器、儲氣罐、冷干機等 |
0-1.6 |
2*G1/2″ |
Φ10（G1/2″） |
|
4 |
RSS-400E |
|||||
|
5 |
RSS-800 |
①模塊化結構/②多種材質可選/③液位可視可選 |
通用型，如空壓機冷卻器、分離器、儲氣罐、冷干機等 |
0-1.6 |
3*G1/2″ |
Φ10（G1/2″） |
|
6 |
RSS-800E |
|||||
|
7 |
RSS-1800 |
鋁罐體 |
水量略大場合 |
0-1.6 |
3*G1/2″ |
Φ12（G1/2″） |
|
8 |
RSS-HP25 |
①高壓力/②零氣耗/③創新的模塊化結構 |
高壓力場合 |
0-2.5 |
2*G1/2″ |
G1/2″ |
|
9 |
RSS-HP50 |
0-5.0 |
2*G1/2″ |
G1/2″ |
